factory i/o sensors

 factory i/o sensors

تستخدم المستشعرات لاكتشاف وجود الأجزاء وقياس المسافات وحتى تحديد نوع الجزء

اتاح البرنامج الى المستشعرات اشياء لتسهيل المهمة على مستخدم البرنامج منها

الدوران الدقيق

حيث تشتمل جميع المستشعرات على أداة يمكن استخدامها للتدوير حول المحور الأعلى المحلي (انقر بزر الماوس الأيسر واسحب). بدلاً من ذلك ، يمكنك تدوير جهاز استشعار أو إعادة تعيين الدوران من خلال قائمة السياق.

ايضا يوجد مدى للمستشعر

يمكن ضبط مدى المستشعر يدويًا عن طريق النقر بزر الماوس الأيسر وسحب أداة الدائرة البيضاء

(مستشعرات سعوية ، حثي ، منتشر وعاكس للانعكاس وكذلك قارئ RFID).

اولا

Capacitive Sensor

يستخدم مستشعر القرب للكشف الدقيق عن أي مادة.

 إنه مزود بمصباح LED ،

مما يشير إلى وجود كائن في نطاقه. يمكن أن تكون قيمة الإخراج رقمية أو تماثلية وفقًا للتكوين المحدد.

ويمكن لهذا المستشعر بتعيين المواد الصلبة والسائلة وله مدى يصل الى 20 سنتيميتر

ثانيا

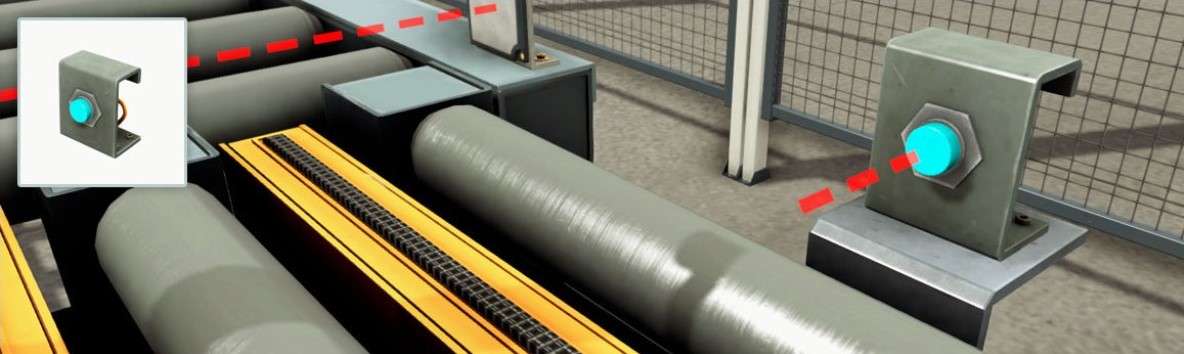

Diffuse sensor

جهاز استشعار كهروضوئي منتشر يمكنه اكتشاف أي جسم صلب

وله مدى استشعار يصل الى 1.6 متر

ثالثا

Inductive Sensor

يستخدم مستشعر القرب للكشف عن قرب للمواد الموصلة. إنه مزود بمصباح LED ، مما يشير إلى وجود كائن في نطاقه. يمكن أن تكون قيمة الإخراج رقمية أو تناظرية ، وفقًا للتكوين المحدد.

هذا المستشعر يميز المواد الموصلة فقط بمدى استشعار يصل الى 10 سنتيمترات

رابعا

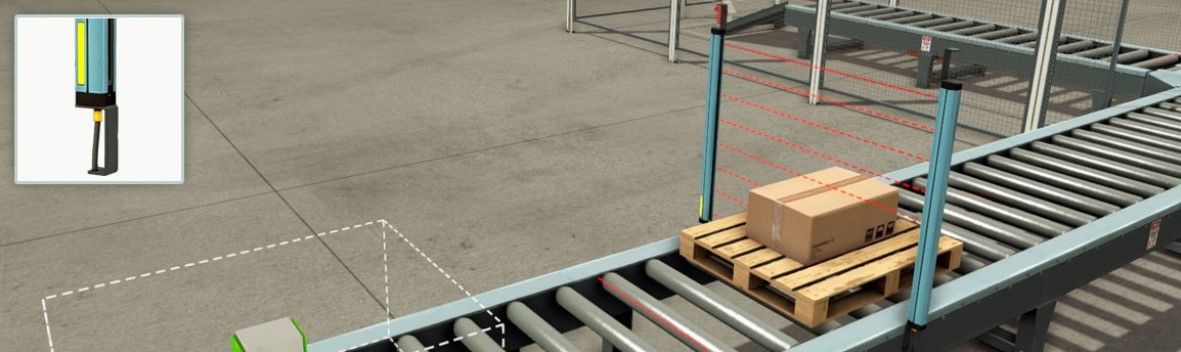

Light Array (Emitter and Receiver)

مجموعة من الحزم الضوئية المتوازية تستخدم لإنشاء مجال استشعار. لضمان مزامنة كلا الجهازين (الباعث والمستقبل) ، يجب محاذاة ومواجهة بعضهما البعض بشكل صحيح. بمجرد ضمان هذه المحاذاة (المشار إليها بواسطة مؤشر LED أخضر) ، يمكن مقاطعة جميع الحزم دون انقطاع المزامنة. يمكن تهيئتها للعمل في الوضع العددي أو الرقمي أو التناظري.

عدد الحزم 8 حزم ظوئية تميز فقط الاجسام الصلبة

   وله مدى يصل الى 1.5 متر

خامسا

Retroreflective Sensor and Reflector

على عكس المستشعرات الأخرى ، يتطلب المستشعر الانعكاسي عاكسًا. لكي تعمل بشكل صحيح ، يجب أن تتماشى مع العاكس. مزود بمصباح LED يشيران إلى المحاذاة الصحيحة (أخضر) وحالة الكشف (أصفر).

يميز الاجسام الصلبة وله مدى يصل الى 6 امتار

سادسا

Vision Sensor

يتعرف مستشعر الرؤية على المواد الخام وأغطية المنتج وقواعد المنتج والألوان الخاصة بكل منها.

ويميز هذا المستشعر المواد الخام بمنتجاتهم بالوانهم

وله مدي استشعار من 30 سنتيميتر الى2 متر

سابعا

RFID Reader

يمكن استخدام قارئ RFID لقراءة / كتابة بيانات علامات RFID. يقوم بتنفيذ تصميم اتصال مشغل واحد حيث ترسل وحدة التحكم أمرًا إلى القارئ وتتلقى استجابة.

ثامنا

Incremental Encoder

تشتمل عدة أجزاء على برنامج ترميز تزايدي يمكنك تمكينه بالنقر بزر الماوس الأيمن على الجزء واختيار استخدام التشفير في قائمة السياق. يستخدم هذا المشفر بتين (A و B) لإنتاج شكلين موجتين بزاوية 90 درجة خارج الطور (في التربيع). دقة التشفير هي 0.0225 متر ، والتي تعتمد على سرعة 0.45 م / ث عند 20 هرتز (السرعة الافتراضية للناقل الأسطواني). تم اختيار تردد 20 هرتز لأنه مدعوم بسهولة من قبل معظم برامج تشغيل الإدخال / الإخراج.
